VDI-2100/2200 ワンケーブル映像・音声・電源伝送システム
- ワンケーブルカメラではないカメラをワンケーブルカメラ化することのできるユニットです

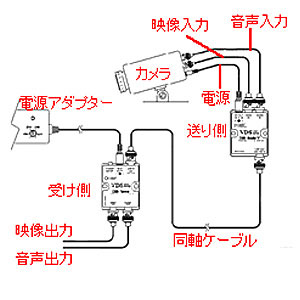

- 映像信号、音声信号、電源を1本の同軸ケーブルで送ることができます
- 今まで面倒だったケーブルの配線が1本にまとまるのでケーブル配線が簡単にできます
- 5C-2V/5C-FBを使用することにより最長500ｍまで延長可能
- アナログ映像信号とAHD映像信号に対応

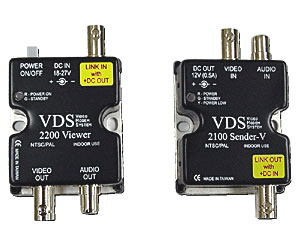

- VDS2100 Sender-V(入力)と、VDS2200 Viewer(出力)の2台1組
- 電源ACアダプター付属
※ 使用機器負荷電流別ケーブル最大延長距離早見表
●RG-6/U ケーブル使用
200mA=500メートル/300mA=400メートル/500mA=250メートル
●RG-59/U ケーブル使用
200mA=300メートル/300mA=200メートル/500mA=130メートル
●5C-2V ケーブル使用
200mA=500メートル/300mA=500メートル/500mA=500メートル
●3C-2V ケーブル使用
200mA=270メートル/300mA=270メートル/500mA=240メートル
(税込)\21,600
VDI-2100/2200
ワンケーブル映像・音声・電源伝送システム |
| 映像入力端子 |
BNC.J×1 (VDS2100) |
| 音声入力端子 |
BNC.J×1 (VDS2100) |
伝送出力端子
(LINK OUT) |
BNC.J×1 (VDS2100) |
| 映像出力端子 |
BNC.J×1 (VDS2200) |
| 音声出力端子 |
BNC.J×1 (VDS2200) |
伝送入力端子
(LINK IN) |
BNC.J×1 (VDS2200) |
| DC電源出力 |
最大DC12V/500mA (VDS2100) |
| DC電源入力 |
DC15V〜27V (VDS2200) |
| 伝送距離 |
最長500ｍ ※5C-2V/5C-FB使用時 |
| AC電源 |
DC24V 1.0A |
| 消費電力 |
約590mA (最大) ※カメラ・モニター接続時 |
| 外形寸法 |
幅50×高20×奥行62mm |
| 重 量 |
約123ｇ (VDS2100) / 約115ｇ (VDS2200) |
| 付属品 |
電源ACアダプター・固定用ネジ
防犯カメラ設置シール・取扱説明書/保証書 |
|
